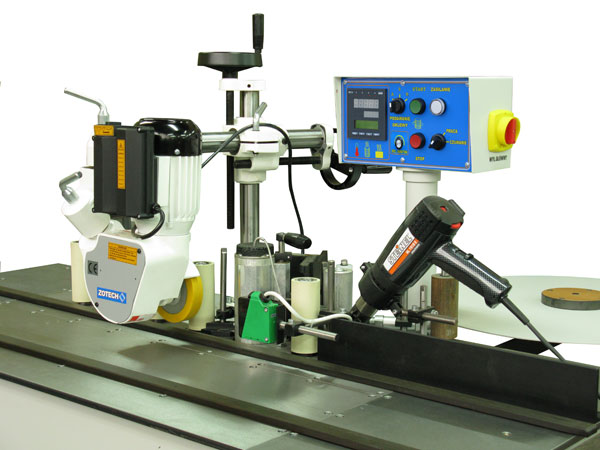

Oklejarka OWP4 +H100 przystosowana jest do oklejania obrzeżem o szerokości do 105 mm. W tej opcji wyposażenia maszyna ma szczególne zastosowanie w produkcji mebli w okleinach naturalnych. Oklejarka dokleja również szerokie obrzeża ABS i PCV. Dodatkowo maszynę można wyposażyć w magazynek pasków obrzeża OM.
Dane techniczne:
Tabela
OWP4
OWP4 +PW
OWP4 +H100
Parametr
Jednostki
Wymiar
Wymiar
Wymiar
Wymiary obrabianych elementów
– długość
– grubość
mm
mm
200 – dowolna
16-56
200 – dowolna
16-56
200 – dowolna
16-100
Wymiary obrzeża
– szerokość
– grubość obrzeża ABS i PCV
– grubość obrzeża papier. i okleiny natur.
mm
mm
mm
16-58
1-3
0,3-3
16-58
0,4-3
0,3-3
16-105
1-3
0,3-3
Prędkość posuwu
– oklejarka w standardzie
– oklejarka z regulacją obrotów RB
m/min.
m/min.
5 stała
0 – 6,5 płynna
5 stała
–
5 stała
0 – 6,5 płynna
Zapotrzebowanie mocy
kW
1,4
18
1,4
Napięcie zasilania
–
400 V – 50 Hz
400 V – 50 Hz
400 V – 50 Hz
Wymiary gabarytowe
– długość
– szerokość
– wysokość
mm
mm
mm
1650
1400
1420
1650
1400
1420
1650
1400
1420
Masa obrabiarki
kg
180
195
190
Ciśnienie robocze
Mpa
0,6
0,6
0,6
Wyposażenie dodatkowe oklejarki
Kapówko – fazowarka KF1
Oklejarki można dodatkowo wyposażyć w kapówko – fazowarkę KF1. Urządzenie to przeznaczone jest do dokładnego odcinania obrzeża z długości elementu oraz fazowania narożnika frezem profilowym R2.
Posuw górny PG
Posuw górny służy do automatycznego przesuwu oklejanego elementu z jednoczesnym dociskiem górnym. Posuw ten znajduje szczególne zastosowanie podczas oklejania formatek o większych gabarytach.
Układ dogrzewania DG
DG składa się z elementu grzejnego oraz podwójnej dyszy, która pozwala na jednoczesne podgrzanie oklejanej krawędzi płyty oraz wewnętrzną stronę obrzeża. DG ma szczególne znaczenie w okresie zimowym gdy formatki są magazynowane w pomieszczeniach o niskich temperaturach. Podgrzanie obrzeża jest wskazane w przypadku oklejania obrzeżami ABS, PCV, które w momencie nałożenia kleju na jego powierzchnię pochłaniają znaczny procent temperatury kleju. Dodatkowo podgrzane obrzeże charakteryzuje się większą elastycznością.
Układ AGR
AGR jest to układ elektroniczny sterujący automatycznym uruchomieniem gilotyny w trakcie klejenia elementów krzywoliniowych. Zawiera on cyfrowy wyświetlacz z programatorem, w który wpisujemy wartość określona, w centymetrach, przy której ma nastąpić odcięcie obrzeża z rolki. AGR odpowiada również za pomiar długości oklejanego obrzeża.
Magazynek okleiny naturalnej w pasach OM
Magazynek OM przeznaczony jest do załadunku pakietu obrzeży naturalnych w paskach oraz automatycznego podawania pasków obrzeży w strefę klejenia.
Zestaw dystansów
Dystanse na magnesach przeznaczone do oklejania elementów krzywoliniowych.
Płynna regulacja obrotów RB
RB pozwala na płynną regulację obrotów wałków prowadzących w zakresie od 0 do 6,5 m/min. Zastosowanie tej regulacji jest głównie wykorzystywane podczas oklejania formatek krzywoliniowych.
Oklejarka OWP4 +H100
Opis
Oklejarka OWP4 +H100 przystosowana jest do oklejania obrzeżem o szerokości do 105 mm. W tej opcji wyposażenia maszyna ma szczególne zastosowanie w produkcji mebli w okleinach naturalnych. Oklejarka dokleja również szerokie obrzeża ABS i PCV. Dodatkowo maszynę można wyposażyć w magazynek pasków obrzeża OM.
Dane techniczne:
– długość
– grubość
mm
16-56
16-56
16-100
– szerokość
– grubość obrzeża ABS i PCV
– grubość obrzeża papier. i okleiny natur.
mm
mm
1-3
0,3-3
0,4-3
0,3-3
1-3
0,3-3
– oklejarka w standardzie
– oklejarka z regulacją obrotów RB
m/min.
0 – 6,5 płynna
–
0 – 6,5 płynna
– długość
– szerokość
– wysokość
mm
mm
1400
1420
1400
1420
1400
1420
Wyposażenie dodatkowe oklejarki
Kapówko – fazowarka KF1
Oklejarki można dodatkowo wyposażyć w kapówko – fazowarkę KF1. Urządzenie to przeznaczone jest do dokładnego odcinania obrzeża z długości elementu oraz fazowania narożnika frezem profilowym R2.
Posuw górny PG
Posuw górny służy do automatycznego przesuwu oklejanego elementu z jednoczesnym dociskiem górnym. Posuw ten znajduje szczególne zastosowanie podczas oklejania formatek o większych gabarytach.
Układ dogrzewania DG
DG składa się z elementu grzejnego oraz podwójnej dyszy, która pozwala na jednoczesne podgrzanie oklejanej krawędzi płyty oraz wewnętrzną stronę obrzeża. DG ma szczególne znaczenie w okresie zimowym gdy formatki są magazynowane w pomieszczeniach o niskich temperaturach. Podgrzanie obrzeża jest wskazane w przypadku oklejania obrzeżami ABS, PCV, które w momencie nałożenia kleju na jego powierzchnię pochłaniają znaczny procent temperatury kleju. Dodatkowo podgrzane obrzeże charakteryzuje się większą elastycznością.
Układ AGR
AGR jest to układ elektroniczny sterujący automatycznym uruchomieniem gilotyny w trakcie klejenia elementów krzywoliniowych. Zawiera on cyfrowy wyświetlacz z programatorem, w który wpisujemy wartość określona, w centymetrach, przy której ma nastąpić odcięcie obrzeża z rolki. AGR odpowiada również za pomiar długości oklejanego obrzeża.
Magazynek okleiny naturalnej w pasach OM
Magazynek OM przeznaczony jest do załadunku pakietu obrzeży naturalnych w paskach oraz automatycznego podawania pasków obrzeży w strefę klejenia.
Zestaw dystansów
Dystanse na magnesach przeznaczone do oklejania elementów krzywoliniowych.
Płynna regulacja obrotów RB
RB pozwala na płynną regulację obrotów wałków prowadzących w zakresie od 0 do 6,5 m/min. Zastosowanie tej regulacji jest głównie wykorzystywane podczas oklejania formatek krzywoliniowych.
