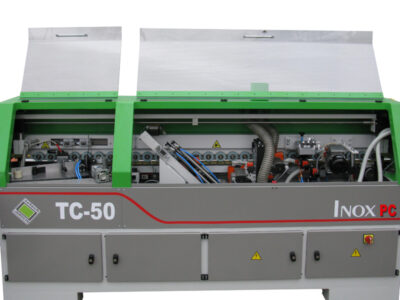

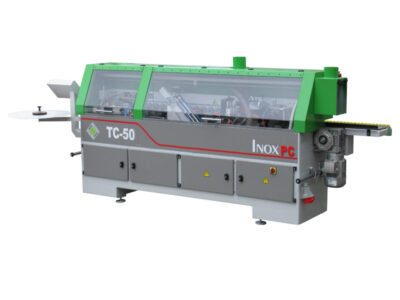

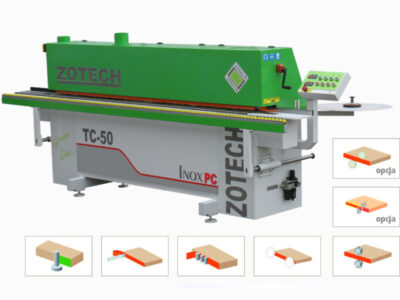

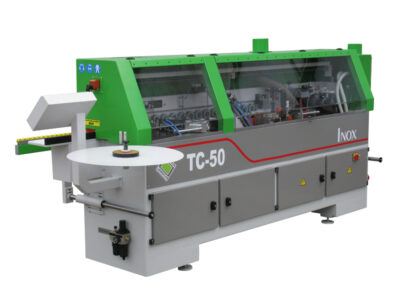

Oklejarka TC-50 INOX

Opis

Oklejarka TC-50 INOX jest kompaktową maszyną przeznaczoną do jednostronnego, prostoliniowego oklejania obrzeżem typu PCV i ABS, papierowym oraz naturalnym w rolce lub paskach z jednoczesną obróbką nadmiaru z długości oraz grubości formatki.

Zalety:

elektro – pneumatyczny układ sterujący,

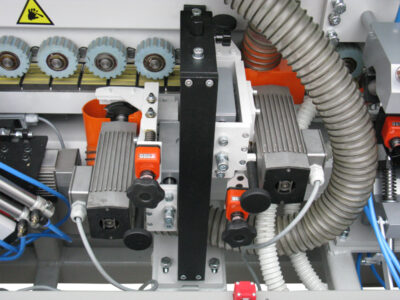

agregat odcinający nadmiar przód-tył wykonany na bazie 2 silników wysokoobrotowych z piłeczkami o obrotach 12 000 na min.,
zbiornik klejowy o pojemności 2,5 litra,
zespolone elementy regulacji grubości formatki,

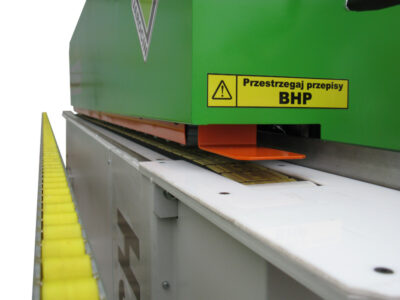

posuw elementu na bazie łańcuchowego transportera dolnego (ogumowane płytki),
docisk górny realizowany jest poprzez dwa rzędy ogumowanych rolek,
pracujące w dwóch płaszczyznach (pion-poziom) agregaty obróbcze – dostosowujące się samoczynnie do linii prowadzonego elementu,

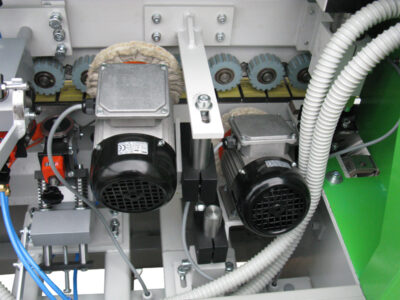

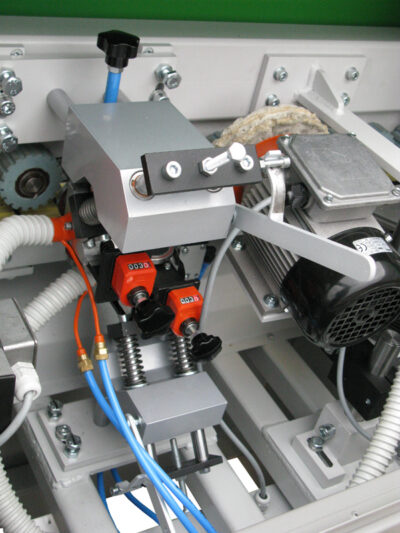

agregat frezarski wykonany na bazie 2 silników wysokoobrotowych, pracujących z prędkością 12 000 obr./min. Frezy z czterema zębami z płytek HSS i profilem R-2 lub R-3,
sterowanie funkcjami maszyny z panelu operatorskiego,

Dane techniczne:

Tabela		TC-50 INOX / TC-50 INOX PM
Parametr	Jednostki	Wymiar
Wymiary obrabianych elementów – min. długość – min. szerokość elementu (przy długości 220) – grubość	mm mm mm	130 110 12 – 45 (60)*
Wymiary obrzeża – szerokość – grubość – grubość obrzeży naturalnych w paskach	mm mm mm	14 – 48 (63)* 0,4 – 3 3
Min. Odległość między elementami	mm	650
Dopuszczalne naddatki obrzeża	mm	do 2 na stronę
Prędkość posuwu	m/min.	11
Prędkość obrotowa narzędzi obróbczych (piła, frezy)	obr./min.	12 000
Prędkość obrotowa narzędzi obróbczych (polerka)	obr./min	2 750
Regulacja temperatur	C	0-250
Zapotrzebowanie mocy	kW	6,4
Napięcie zasilania	–	3 x 400V, 50 Hz
Wymiary gabarytowe TC50 Inox / TC50 Inox PM – długość – szerokość – wysokość	mm mm mm	3630 / 4030 1200 / 1150 1450 / 1250
Masa obrabiarki TC50 Inox / TC50 Inox PM	kg	1010 / 1170
Ciśnienie sprężonego powietrza	Mpa	0,65
Prędkość powietrza odciągowego	m/s	22
Średnica króćcy odciągowych	mm	2×120

(*) możliwość okleinowania elementów o grubości 60 mm po wcześniejszym uzgodnieniu z producentem

Oklejarka TC-50 INOX umożliwia wykonanie n/w funkcji:

nałożenie kleju na krawędź oklejanej formatki poprzez zbiornik kleju zespolony z rolką nakładającą klej,

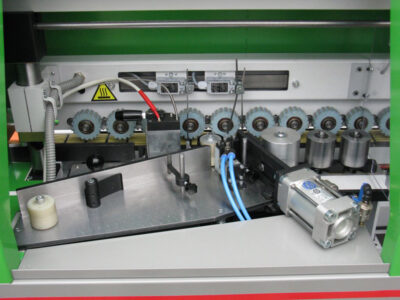

podanie obrzeża w strefę klejenia poprzez zespół podawania,
odcięcie obrzeża z rolki poprzez gilotynę,
dociśnięcie obrzeża do krawędzi formatki poprzez zespół rolek dociskowych,

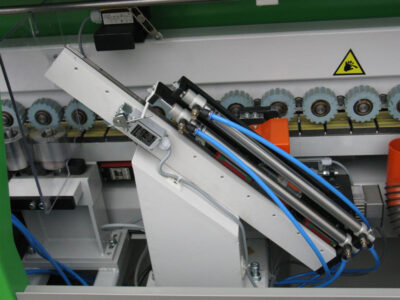

odcięcie nadmiaru wystającego obrzeża z przodu oraz tyłu formatki poprzez agregat odcinający (na piłkach),
frezowanie nadmiaru obrzeża z grubości formatki poprzez agregat frezowania,

Wyposażenie dodatkowe oklejarki

Cyklina C

Cyklina przeznaczona jest do dwustronnego wyrównania zafrezowanych krawędzi obrzeży poprzez zeskrobanie określonej warstwy.

Polerka P

Polerka przeznaczona jest do dwustronnego wypolerowania zafrezowanych krawędzi obrzeży poprzez tarcze polerskie

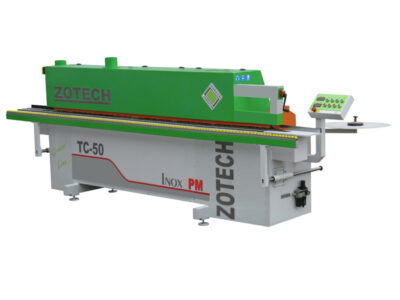

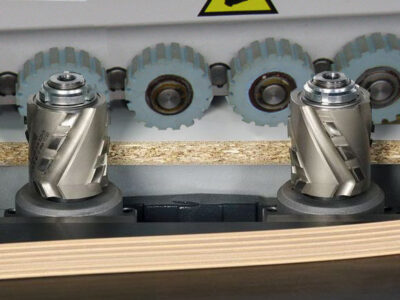

Agregat wstępnego frezowania PM

Agregat ten służy do zbierania naddatku z powierzchni obrabianego elementu przed procesem klejenia w celu usunięcia z jego krawędzi wszelkich uszkodzeń oraz nierówności powstałych podczas cięcia. Wyposażony jest w dwa silniki wysokoobrotowe oraz głowice obróbcze o średnicy 100mm.
